模具鋼是一種鋼材，是指含碳量在0.0218％～2.11％的鐵碳合金。在普通鋼材中添加Cr,Mo,V,Ni等合金成分就得到了合金鋼，我們的模具鋼材都屬于合金鋼。今天小編就請到了東锜模具來給我們詳細介紹有關(guān)模具鋼的知識。

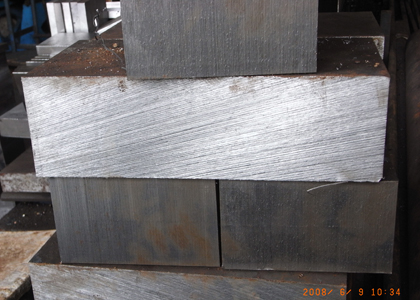

一、改變鋼材性能的辦法，主要有以下三方面：
1. 合金成分
碳：C
增加淬火組織的硬度；
形成碳化物，提高耐磨性；
降低韌性；
降低可焊性
鉻：Cr
提高鋼之硬度，形成堅硬及穩(wěn)定的碳化鉻,從而改善耐磨性；
能提高鋼的淬透性；
當Cr含量超過12%, 具耐腐蝕作用，并提供良好拋旋光性
鉬：Mo
Mo是強碳化物形成元素，提高耐磨性；
Mo＞0.5％能抑止其他合金元素引致之回火脆性；
提供紅硬性，熱強度；
提高淬透性，回火穩(wěn)定性
釩：V
可以形成高硬度碳化物，提高耐磨性；
細化鋼的晶粒，降低過熱敏感性
提高鋼之強度、韌性及回火穩(wěn)定性
鎳：Ni
Ni能提高鋼的淬透性；
Ni能細化晶粒
硫（S）
常以MnS形式存在鋼中，割裂基體的連續(xù)性，惡化材料的韌性、抗腐蝕性、拋旋光性、放電加工性、蝕紋性，可提高材料的切削能力。
2.冶煉工藝
普通煉鋼工藝
電渣重熔（ESR）
將粗鋼坯置于電渣爐中，通入強電流，使電爐產(chǎn)生很高的溫度，使粗鋼坯熔化成鋼水，鋼水流經(jīng)電渣，雜質(zhì)被電渣過濾吸附，從而達到純化的效果。整體重熔速度快，但一些非常細小的雜質(zhì)并未除去。
真空電弧重熔（VAR）
在真空爐里，通入強電流在鋼胚上，鋼胚底部開始熔化，雜質(zhì)汽化成氣體被抽走，從而將鋼材純度提高，而且它是一滴一滴地凝固，凝固速度非常快，組織變得很致密
3.熱處理
鋼材的熱處理是指經(jīng)過加熱然后冷卻，通過控制鋼材的加熱溫度、保溫時間及冷卻速度來改變鋼的性能，以滿足加工或使用要求的工藝過程。
主要的熱處理工藝有：退火、淬火、回火。
二、模具鋼按用途分類
1.冷作模具鋼
冷作模具鋼主要用于制造對冷狀態(tài)下的工件進行壓制成型的模具。如冷沖裁模具、冷沖壓模具、冷拉深模具、壓印模具、冷擠壓模具、螺紋壓制模具和粉末壓制模具等。冷作模具鋼的范圍很廣，從各種碳素工具鋼、合金工具鋼、高速工具鋼到粉末高速工具鋼和粉末高合金模具鋼。
2.熱作模具鋼
熱作模具鋼主要用于制造對高溫狀態(tài)下的工件進行壓力加工的模具。如熱鍛模具、熱擠壓模具、壓鑄模具、熱鐓鍛模具等。常用的熱作模具鋼有：中高含碳量的添加Cr、W、Mo、V等合金元素的合金模具鋼；對特殊要求的熱作模具鋼，有時采用高合金奧氏體耐熱模具鋼制造。
3.塑料模具鋼
由于塑料的品種很多，對塑料制品的要求差別也很大，對制造塑料模具的材料也提出了各種不同的性 能要求。所以，不少工業(yè)發(fā)達的已經(jīng)形成了范圍很廣的塑料模具用鋼系列。包括碳素結(jié)構(gòu)鋼、滲碳型 塑料模具鋼、預(yù)硬型塑料模具鋼、時效硬化型塑料模具鋼、耐蝕塑料模具鋼、易切塑料模具鋼、整體淬硬型塑料模具鋼、馬氏體時效鋼以及鏡面拋光用塑料模具鋼等。
把模具按壽命長短分為五級，對鋼材的要求：
一般把模具按使用壽命的長短分五級。一級在百萬次以上，二級是50萬-100萬次，三級在30萬-50萬次，四級在10萬-30萬次，五在10萬次以下。
一級與二級模具都要求用可以熱處理、硬度在HRC50左右的鋼材，否則易于磨損，注塑出的產(chǎn)品易超差，故所選的鋼材既要有較好的熱處理性能，又要在高硬度的狀態(tài)下有好的切削性能，當然還有其他方面的考慮。
通常選用瑞典的8407、S136，美國的420、H13，歐洲的2316、2344、083，或日本的SKD61、DC53（原為五金模材料，特殊情況下使用）。有強腐蝕性的塑膠一般選S136，2316，420等鋼材，弱腐蝕性的除選S136，2316，420外，還有SKD61，NAK80，PAK90，718M。產(chǎn)品的外觀要求對模具材料的選擇亦有很大的影響，透明件和表面要求拋鏡面的產(chǎn)品，可選用的材料有S136，2316，718S，NAK80，PAK90，420，透明度特高的模具應(yīng)選S136，其次是420。
三級模具用預(yù)硬料多，牌號有S136H，2316H，718H，083H，硬度HB270----340。
四五級模具用P20，718，738，618，2311，2711，對于要求特低的模具，還有可能用到S50C，45#鋼，即直接在模胚上做型腔。
以上就是東锜模具為大家介紹的模具鋼詳情，更多模具鋼資訊歡迎閱讀《模具鋼選用的三大原則[2018更新介紹]》。
本文部分內(nèi)容來源于網(wǎng)絡(luò)，我們僅作為信息分享。本站僅提供信息存儲空間服務(wù)，不擁有所有權(quán)，不承擔(dān)相關(guān)法律責(zé)任。如發(fā)現(xiàn)本站有涉嫌抄襲侵權(quán)/違法違規(guī)的內(nèi)容，請發(fā)送郵件至tokaits@163.com舉報，一經(jīng)查實，本站將立刻刪除。
